Quando l’accesso è il vero vincolo

Nella pulizia interna di tubi, fori e cavità, il problema principale non è sempre il tipo di sporco. Spesso è l’accesso. La zona da raggiungere può essere stretta, profonda, cieca, curva, interrotta da spigoli o collegata a passaggi con diametri diversi. In questi casi una spazzola esterna, un getto d’aria o un semplice lavaggio possono non bastare, perché non garantiscono contatto nei punti in cui il residuo resta aderente.

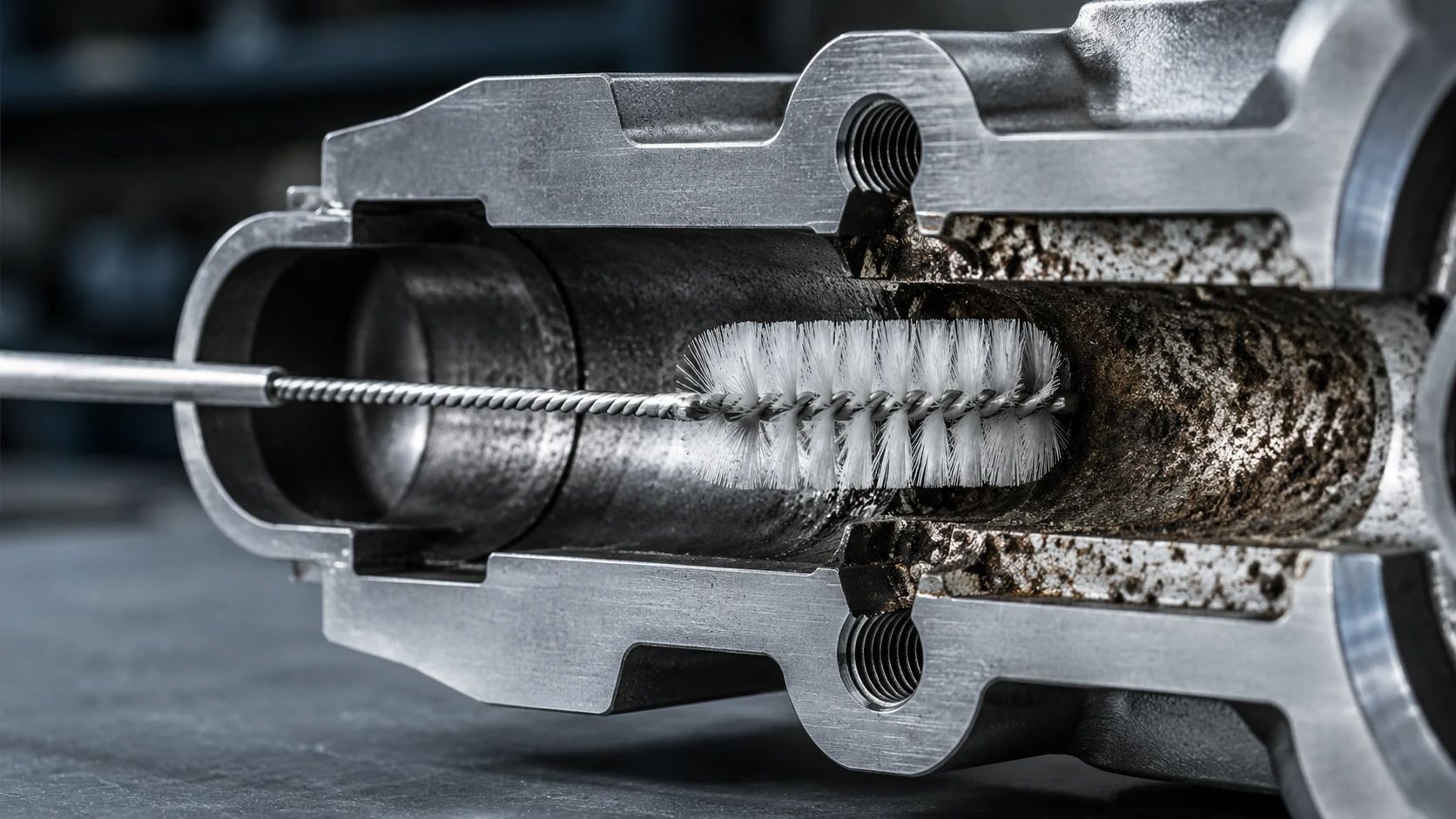

Lo scovolo serve proprio quando il pezzo impone alla lavorazione una geometria difficile. Il componente deve entrare, mantenere abbastanza rigidità da non piegarsi fuori traiettoria, ma anche sufficiente flessibilità da seguire il foro o la cavità. Se il diametro è sbagliato, lo scovolo non lavora: troppo piccolo e sfiora soltanto, troppo grande e si impunta, si consuma o rischia di danneggiare il pezzo. La scelta corretta nasce quindi dalla forma interna da trattare, non dal solo residuo da rimuovere.

Leggere il pezzo prima della fibra

Prima di scegliere materiale, densità o lunghezza dei filamenti bisogna leggere il pezzo. Diametro utile, profondità, presenza di curve, rugosità interna, materiali, tolleranze e direzione di inserimento determinano il tipo di scovolo possibile. Un foro passante consente una gestione diversa rispetto a un foro cieco; una cavità cilindrica è più semplice di un profilo sagomato; una superficie fragile richiede un contatto diverso da una superficie metallica grezza o da un condotto destinato a successive lavorazioni.

Conta anche la funzione della pulizia. Rimuovere trucioli, polvere, residui secchi, lubrificante, incrostazioni leggere o materiale di processo non è la stessa cosa. In alcuni casi serve un’azione meccanica più decisa; in altri è più importante distribuire un liquido, raccogliere particelle o preparare la superficie a un passaggio successivo. Lo stesso diametro nominale può richiedere scovoli molto diversi se cambia la funzione.

Diametro utile, lunghezza e rigidità dell’anima

Il diametro dello scovolo deve essere scelto considerando il diametro effettivo della cavità e la compressione necessaria dei filamenti. Il valore non coincide automaticamente con la misura del foro. Serve un leggero sovradimensionamento quando si vuole garantire contatto, ma bisogna evitare che la compressione diventi eccessiva. Se lo scovolo entra con troppa forza, l’operazione diventa instabile: aumentano usura, fatica della macchina e rischio di bloccaggio.

La lunghezza utile deve permettere di raggiungere la zona interna senza perdere controllo. Uno scovolo troppo corto non arriva dove serve; uno troppo lungo può flettersi, vibrare o lavorare in modo impreciso. L’anima metallica è quindi determinante. Deve trasmettere il movimento, sostenere i filamenti e mantenere una traiettoria coerente. Negli scovoli industriali, la combinazione fra anima, fibra e geometria è ciò che permette al componente di adattarsi a cavità reali e non soltanto a un foro teorico.

Pulizia, finitura o distribuzione: funzioni diverse

La parola pulizia copre operazioni molto diverse. In una linea può significare rimuovere polvere prima di un assemblaggio; in un’altra eliminare residui di lavorazione; in un’altra ancora preparare una superficie interna. Ogni funzione modifica la scelta del filamento. Per residui secchi e leggeri può servire una fibra capace di intercettare e trascinare fuori il materiale; per residui aderenti serve più energia meccanica; per la distribuzione di liquidi serve capacità di trattenere e rilasciare in modo controllato.

La finitura interna richiede ancora più cautela. Se il pezzo deve mantenere una rugosità precisa, una fibra troppo aggressiva può alterare la superficie. Se invece il residuo è critico per la qualità finale, un contatto troppo morbido non basta. La scelta deve quindi collegare l’azione dello scovolo al risultato richiesto: non solo “pulito” o “sporco”, ma superficie pronta per il passaggio successivo.

Materiali e compatibilità con il processo

Il materiale del filamento deve essere compatibile con ambiente, temperatura, chimica e natura del pezzo. Fibre sintetiche, naturali o metalliche possono avere comportamenti molto diversi in presenza di liquidi, solventi, abrasivi o calore. Anche la capacità di trattenere residui va valutata: una fibra che raccoglie bene può richiedere pulizia o sostituzione più frequente; una fibra più aperta scarica meglio, ma può ridurre l’efficacia su particelle fini.

Il supporto metallico deve resistere alla sollecitazione senza rilasciare frammenti o deformarsi. In applicazioni automatiche, inoltre, bisogna considerare il modo in cui lo scovolo viene fissato e movimentato. Se l’attacco non è stabile, il componente può lavorare fuori asse. Se la sostituzione è complicata, l’intervento di manutenzione diventa più lungo del necessario.

Automazione, manualità e ripetibilità del passaggio

Lo stesso scovolo può comportarsi in modo diverso se viene usato manualmente o integrato in una macchina. Nell’uso manuale l’operatore percepisce resistenza, blocchi, zone più sporche e può correggere inclinazione o forza. In un sistema automatico queste correzioni non esistono, oppure devono essere previste dalla macchina. Per questo uno scovolo destinato a una postazione automatizzata richiede margini più controllati: deve entrare senza impuntarsi, lavorare sempre nella stessa zona e uscire senza trascinare residui dove non devono arrivare.

La ripetibilità dipende anche dal modo in cui il pezzo viene presentato. Se la cavità non è sempre in asse, se la tolleranza del foro varia o se il componente arriva con residui distribuiti in modo non uniforme, lo scovolo deve avere abbastanza capacità di adattamento. Una soluzione troppo rigida può essere precisa solo in teoria; una troppo morbida può non raggiungere la zona critica. Il bilanciamento fra guida meccanica e flessibilità del componente è uno dei punti più importanti.

Nei cicli produttivi reali va poi considerato cosa succede al residuo rimosso. Se viene trascinato fuori e raccolto, il sistema resta pulito; se rimane all’imbocco del foro o cade in una zona sensibile della macchina, il problema si sposta soltanto. La geometria dello scovolo deve quindi essere letta insieme al flusso del residuo: dove si accumula, come viene evacuato, ogni quanto va rimosso e se può contaminare il pezzo successivo.

Prima della scelta definitiva conviene definire anche il livello di pulizia richiesto. Non sempre è necessario rimuovere ogni traccia visibile: in alcune lavorazioni basta liberare il passaggio, in altre occorre preparare una superficie per incollaggio, assemblaggio o controllo qualità. Questo cambia completamente la valutazione dello scovolo, perché un contatto sufficiente per una funzione può essere insufficiente, o eccessivo, per un’altra.

La scelta deve inoltre prevedere che il pezzo reale possa non essere identico al campione iniziale. Piccole variazioni di produzione, presenza di bave, residui più compatti o differenze di materiale possono aumentare la resistenza all’inserimento. Per questo conviene evitare soluzioni senza margine, che funzionano solo quando ogni condizione è ideale. Uno scovolo ben dimensionato deve avere tolleranza sufficiente per affrontare la variabilità normale del processo.

Verifica sul pezzo reale

Uno scovolo per tubi, fori e cavità andrebbe sempre verificato sul pezzo reale o su un campione rappresentativo. I disegni aiutano, ma non mostrano sempre residui, tolleranze effettive, bave, rugosità, deformazioni o variazioni fra lotti. La prova deve controllare non solo se lo scovolo entra, ma come lavora: contatto, uniformità, uscita del residuo, eventuali segni, tempo ciclo e comportamento dopo più passaggi.

Quando la geometria limita l’accesso, la scelta corretta è quella che raggiunge il punto critico senza trasformare l’operazione in un rischio di blocco o danneggiamento. Il componente deve essere abbastanza preciso da lavorare dove serve e abbastanza robusto da farlo con continuità. Solo così la pulizia interna diventa un passaggio affidabile del processo, non un intervento correttivo da gestire caso per caso.
