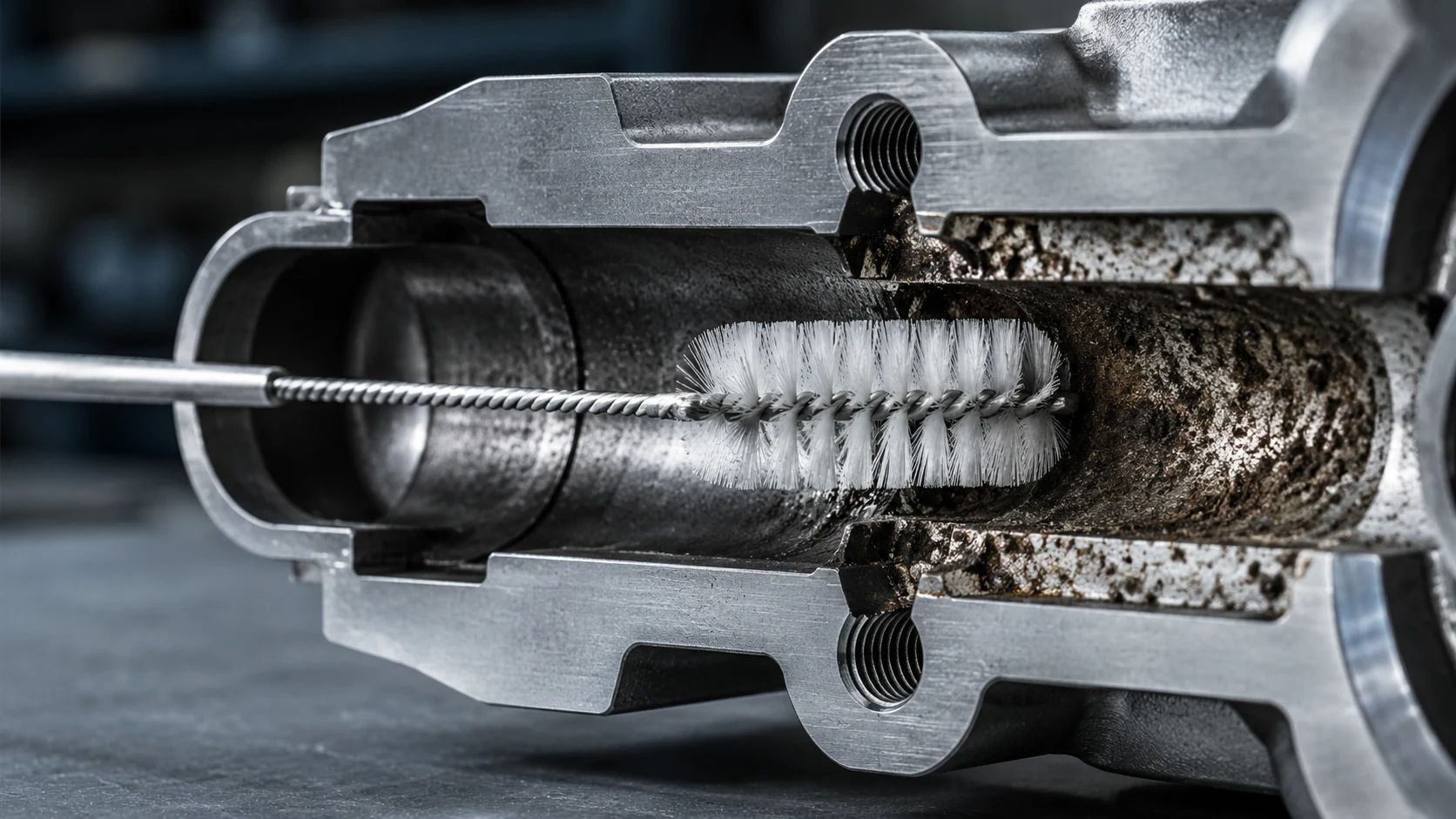

Quand l’accès est la vraie contrainte

Dans le nettoyage intérieur des tubes, des trous et des cavités, le principal problème n’est pas toujours le type de salissure. Souvent, c’est l’accès. La zone à atteindre peut être étroite, profonde, borgne, courbe, interrompue par des arêtes ou reliée à des passages de diamètres différents. Dans ces cas, une brosse extérieure, un jet d’air ou un simple lavage peuvent ne pas suffire, car ils ne garantissent pas le contact aux points où le résidu reste adhérent.

L’écouvillon est utile précisément lorsque la pièce impose à l’opération une géométrie difficile. Le composant doit entrer, conserver assez de rigidité pour ne pas sortir de sa trajectoire, mais aussi assez de flexibilité pour suivre le trou ou la cavité. Si le diamètre est incorrect, l’écouvillon ne travaille pas : trop petit, il ne fait qu’effleurer ; trop grand, il se coince, s’use ou risque d’endommager la pièce. Le bon choix part donc de la forme interne à traiter, et pas seulement du résidu à enlever.

Comprendre la pièce avant de choisir la fibre

Avant de choisir le matériau, la densité ou la longueur des filaments, il faut comprendre la pièce. Diamètre utile, profondeur, présence de courbes, rugosité interne, matériaux, tolérances et sens d’insertion déterminent le type d’écouvillon possible. Un trou traversant se gère autrement qu’un trou borgne ; une cavité cylindrique est plus simple qu’un profil formé ; une surface fragile demande un contact différent de celui d’une surface métallique brute ou d’un conduit destiné à des opérations ultérieures.

La fonction du nettoyage compte également. Enlever des copeaux, de la poussière, des résidus secs, du lubrifiant, des incrustations légères ou du matériau de process n’est pas la même chose. Dans certains cas, il faut une action mécanique plus ferme ; dans d’autres, il est plus important de distribuer un liquide, de recueillir des particules ou de préparer la surface à l’étape suivante. Un même diamètre nominal peut demander des écouvillons très différents si la fonction change.

Diamètre utile, longueur et rigidité de l’âme

Le diamètre de l’écouvillon doit être choisi en tenant compte du diamètre effectif de la cavité et de la compression nécessaire des filaments. Cette valeur ne correspond pas automatiquement à la cote du trou. Un léger surdimensionnement est utile lorsque l’on veut garantir le contact, mais il faut éviter une compression excessive. Si l’écouvillon entre avec trop de force, l’opération devient instable : l’usure augmente, l’effort de la machine aussi, et le risque de blocage grandit.

La longueur utile doit permettre d’atteindre la zone interne sans perdre le contrôle. Un écouvillon trop court n’arrive pas là où il faut ; un écouvillon trop long peut fléchir, vibrer ou travailler de façon imprécise. L’âme métallique est donc déterminante. Elle doit transmettre le mouvement, soutenir les filaments et maintenir une trajectoire cohérente. Dans les écouvillons industriels, la combinaison entre âme, fibre et géométrie permet au composant de s’adapter à des cavités réelles et pas seulement à un trou théorique.

Nettoyage, finition ou distribution : des fonctions différentes

Le mot nettoyage recouvre des opérations très différentes. Sur une ligne, il peut signifier retirer la poussière avant un assemblage ; sur une autre, éliminer des résidus d’usinage ; sur une autre encore, préparer une surface interne. Chaque fonction modifie le choix du filament. Pour des résidus secs et légers, il peut falloir une fibre capable d’intercepter et d’entraîner le matériau vers l’extérieur ; pour des résidus adhérents, il faut plus d’énergie mécanique ; pour distribuer des liquides, il faut une capacité de rétention et de relargage contrôlés.

La finition interne demande encore plus de prudence. Si la pièce doit conserver une rugosité précise, une fibre trop agressive peut modifier la surface. Si, au contraire, le résidu est critique pour la qualité finale, un contact trop doux ne suffit pas. Le choix doit donc relier l’action de l’écouvillon au résultat recherché : pas seulement une surface « propre » ou « sale », mais une surface prête pour l’étape suivante.

Matériaux et compatibilité avec le process

Le matériau du filament doit être compatible avec l’environnement, la température, la chimie et la nature de la pièce. Des fibres synthétiques, naturelles ou métalliques peuvent avoir des comportements très différents en présence de liquides, de solvants, d’abrasifs ou de chaleur. La capacité à retenir les résidus doit aussi être évaluée : une fibre qui collecte bien peut demander un nettoyage ou un remplacement plus fréquent ; une fibre plus ouverte évacue mieux, mais peut réduire l’efficacité sur les particules fines.

Le support métallique doit résister aux sollicitations sans libérer de fragments ni se déformer. Dans les applications automatiques, il faut aussi tenir compte de la façon dont l’écouvillon est fixé et mis en mouvement. Si l’attache n’est pas stable, le composant peut travailler hors axe. Si le remplacement est compliqué, l’intervention de maintenance devient plus longue que nécessaire.

Automatisation, usage manuel et répétabilité du passage

Le même écouvillon peut se comporter différemment selon qu’il est utilisé manuellement ou intégré dans une machine. En usage manuel, l’opérateur perçoit la résistance, les blocages, les zones plus sales et peut corriger l’inclinaison ou la force. Dans un système automatique, ces corrections n’existent pas, ou doivent être prévues par la machine. C’est pourquoi un écouvillon destiné à un poste automatisé demande des marges plus contrôlées : il doit entrer sans se coincer, travailler toujours dans la même zone et sortir sans entraîner des résidus là où ils ne doivent pas aller.

La répétabilité dépend aussi de la manière dont la pièce est présentée. Si la cavité n’est pas toujours dans l’axe, si la tolérance du trou varie ou si le composant arrive avec des résidus répartis de façon irrégulière, l’écouvillon doit avoir une capacité d’adaptation suffisante. Une solution trop rigide peut être précise seulement en théorie ; une solution trop souple peut ne pas atteindre la zone critique. L’équilibre entre guidage mécanique et flexibilité du composant est l’un des points les plus importants.

Dans les cycles productifs réels, il faut ensuite considérer ce qui arrive au résidu enlevé. S’il est extrait et collecté, le système reste propre ; s’il demeure à l’entrée du trou ou tombe dans une zone sensible de la machine, le problème est simplement déplacé. La géométrie de l’écouvillon doit donc être lue avec le flux du résidu : où il s’accumule, comment il est évacué, à quelle fréquence il doit être retiré et s’il peut contaminer la pièce suivante.

Avant le choix définitif, il convient aussi de définir le niveau de nettoyage requis. Il n’est pas toujours nécessaire de supprimer toute trace visible : dans certaines opérations, il suffit de libérer le passage ; dans d’autres, il faut préparer une surface pour collage, assemblage ou contrôle qualité. Cela change complètement l’évaluation de l’écouvillon, car un contact suffisant pour une fonction peut être insuffisant, ou excessif, pour une autre.

Le choix doit en outre prévoir que la pièce réelle puisse ne pas être identique à l’échantillon initial. De petites variations de production, la présence de bavures, des résidus plus compacts ou des différences de matériau peuvent augmenter la résistance à l’insertion. Il vaut donc mieux éviter les solutions sans marge, qui ne fonctionnent que lorsque toutes les conditions sont idéales. Un écouvillon bien dimensionné doit disposer d’une tolérance suffisante pour affronter la variabilité normale du process.

Vérifier sur la pièce réelle

Un écouvillon pour tubes, trous et cavités devrait toujours être vérifié sur la pièce réelle ou sur un échantillon représentatif. Les plans sont utiles, mais ils ne montrent pas toujours les résidus, les tolérances effectives, les bavures, la rugosité, les déformations ou les variations entre lots. L’essai doit contrôler non seulement si l’écouvillon entre, mais comment il travaille : contact, uniformité, sortie du résidu, éventuelles marques, temps de cycle et comportement après plusieurs passages.

Lorsque la géométrie limite l’accès, le bon choix est celui qui atteint le point critique sans transformer l’opération en risque de blocage ou de dommage. Le composant doit être assez précis pour travailler là où il faut et assez robuste pour le faire avec continuité. C’est seulement ainsi que le nettoyage intérieur devient une étape fiable du process, et non une intervention corrective à gérer au cas par cas.
