Dans la lubrification du moule, le détail se voit dans le cycle

Dans la production de verre creux, la lubrification du moule n’est pas une opération accessoire. Elle influe sur la régularité du démoulage, la propreté de la cavité, la durée de vie utile du moule et la stabilité du cycle. Lorsque le rythme est continu, même une petite variation de la quantité de lubrifiant, de sa distribution ou du point de contact peut produire des effets visibles : résidus, taches, démoulages irréguliers, interventions manuelles ou différences entre des pièces qui devraient être identiques.

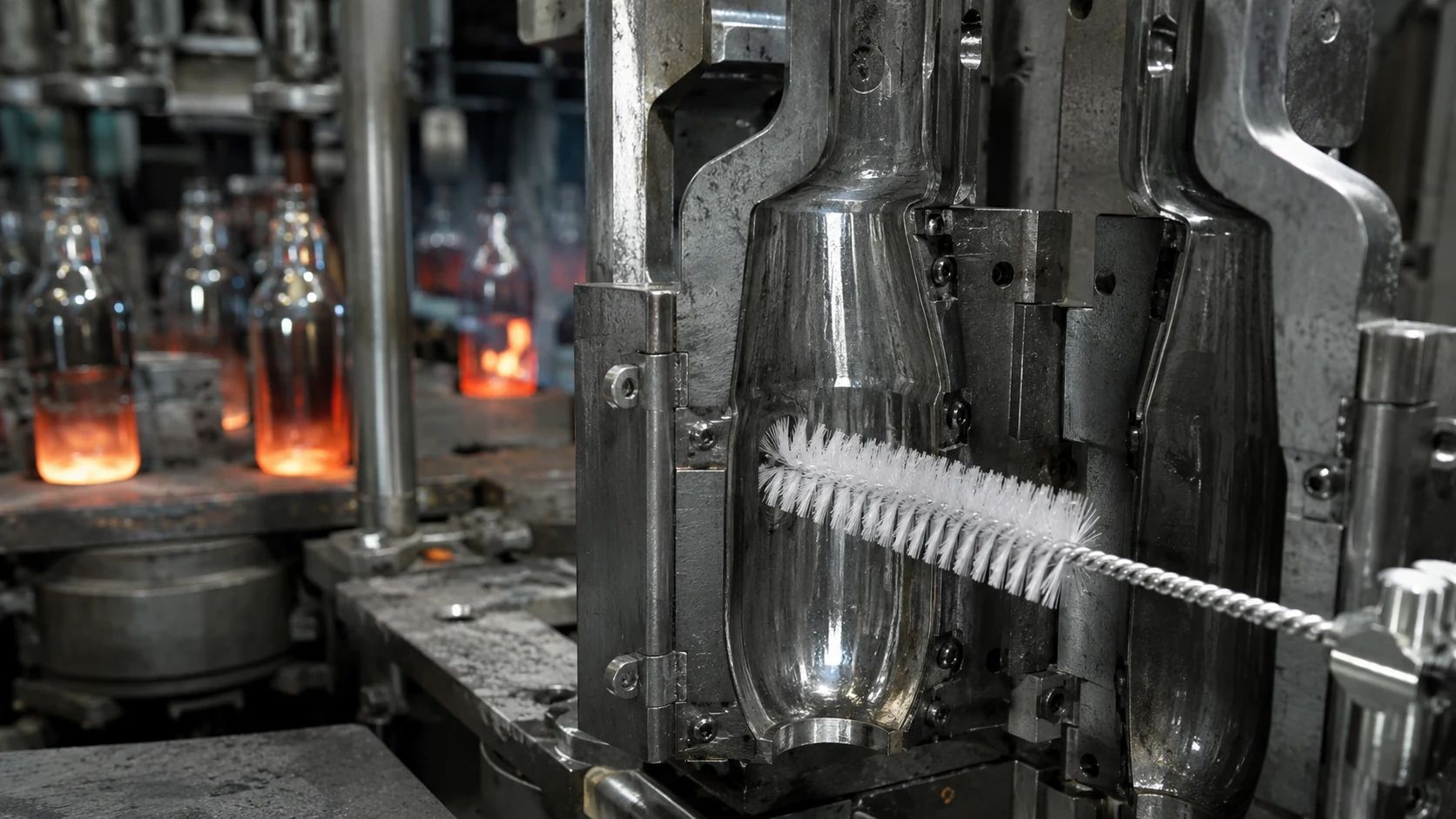

L’écouvillon technique intervient dans cette phase avec une fonction très précise. Il doit apporter le lubrifiant au bon endroit, atteindre des surfaces internes ou profilées, travailler à des températures élevées et conserver un comportement répétable. Il ne suffit pas qu’il soit flexible ou résistant. Il doit avoir une géométrie adaptée au moule, une fibre cohérente avec le type d’application et une structure capable de supporter le travail continu sans se déformer trop rapidement.

Pourquoi le verre creux est une application difficile

Le verre creux pose des problèmes différents de nombreux autres procédés industriels. Le moule comporte des géométries internes, des zones de passage, des arêtes, des raccords et des profondeurs qui ne peuvent pas toujours être atteints avec un contact simple. La surface à lubrifier n’est pas plane et le composant travaille dans un environnement chaud, sollicité, avec des temps de cycle serrés. De plus, la lubrification doit être assez efficace pour protéger le cycle, mais pas assez abondante pour créer des accumulations ou des contaminations.

La difficulté augmente lorsque le travail est automatisé. Dans une intervention manuelle, l’opérateur peut corriger pression, inclinaison et temps de contact. Dans une ligne continue, en revanche, l’écouvillon doit presque toujours faire la même chose, de la même manière. Si le composant est trop rigide, il suit mal la cavité ; s’il est trop souple, il perd en précision ; s’il s’use de façon irrégulière, il modifie progressivement la quantité de lubrifiant distribuée.

Des géométries différentes, des résultats différents

Bouteilles, flacons, pots et autres pièces en verre creux ne posent pas tous le même problème. La profondeur du moule, les raccords, les zones de contact, les points où le lubrifiant doit arriver et les zones où un excès peut perturber le cycle changent. Un écouvillon qui travaille correctement sur une géométrie simple peut ne pas convenir à un moule plus profond ou à des profils internes plus articulés. Le choix devrait donc partir de la cavité réelle, et non d’une mesure générique.

La position d’insertion modifie elle aussi le comportement. Si l’écouvillon entre avec un mouvement linéaire, la flexibilité requise est différente de celle nécessaire pour une insertion avec rotation ou avec une trajectoire légèrement inclinée. La vitesse d’entrée et de sortie compte également : un mouvement trop rapide peut réduire le temps de libération ; un mouvement trop lent peut générer des accumulations. L’équilibre entre forme de l’écouvillon et mouvement de la machine est donc une partie essentielle du choix.

Lorsque l’on travaille sur des cycles continus, la différence entre un composant acceptable et un composant réellement adapté apparaît souvent dans la stabilité. L’écouvillon doit conserver la même réponse lorsque la température du moule change, lorsque le coton se charge de lubrifiant et lorsque l’âme subit des sollicitations répétées. Si, après quelques cycles, le point de contact change, la lubrification cesse d’être une variable contrôlée et dépend de nouveau de corrections externes.

Coton, âme métallique et flexibilité contrôlée

Dans les processus de lubrification des moules pour verre creux, le coton est utilisé parce qu’il offre une capacité de rétention et de libération du lubrifiant différente de celle de nombreuses fibres synthétiques. Il ne travaille pas seulement comme matériau de contact : il fait partie du transfert du produit sur la surface du moule. C’est pourquoi la qualité de la fibre, sa compacité, sa disposition et sa résistance au cycle thermique sont importantes.

L’âme métallique, de son côté, doit garantir soutien et mémoire de forme. Une structure trop faible peut se déformer et changer de trajectoire ; une structure trop rigide peut ne pas s’adapter aux géométries internes. L’écouvillon doit trouver un équilibre entre accès, flexibilité et contrôle. Dans les écouvillons industriels destinés au travail du verre, cette combinaison entre coton, âme et forme est ce qui permet au composant de travailler de manière répétable dans un moule réel, et pas seulement sur un dessin.

Le rapport entre écouvillon et automatisation

Lorsque la lubrification est intégrée dans une séquence automatisée, l’écouvillon ne peut pas être pensé comme un élément isolé. Il doit être compatible avec les bras, les guides, les points de fixation, les temps d’entrée et de sortie, la vitesse du cycle et la trajectoire prévue. Si le composant exige une position trop précise pour fonctionner, chaque petite variation de la machine peut se transformer en défaut d’application.

Il faut donc évaluer le mouvement. L’écouvillon entre-t-il dans l’axe ou avec un angle ? Doit-il atteindre le fond de la cavité ou travailler sur une zone latérale ? Est-il comprimé, tourné, inséré puis retiré en séquence ? La réponse modifie diamètre, longueur, flexibilité, densité du coton et forme finale. Un choix correct réduit la dépendance à des réglages fréquents et rend plus stable le rapport entre lubrification et cycle.

Usure, nettoyage et contrôle du résultat

Un écouvillon qui travaille en continu ne doit pas être évalué seulement à l’état neuf. La fibre s’use, absorbe des résidus, change de compacité et peut modifier la manière dont elle libère le lubrifiant. L’âme aussi peut subir des déformations si le composant travaille dans une position forcée. Il est donc utile de définir des critères de contrôle simples : aspect de la fibre, régularité de la libération, éventuelles marques dans le moule, variations sur la pièce finie, temps moyens de remplacement.

Le nettoyage doit être compatible avec le processus. Si l’écouvillon retient trop de produit dégradé, il peut devenir une source d’irrégularité au lieu d’être un outil de stabilisation. S’il est remplacé trop souvent, le coût opérationnel augmente et la continuité se perd. Le meilleur choix n’est pas nécessairement le plus résistant en absolu, mais celui qui maintient le plus longtemps un comportement prévisible dans le cycle réel.

Critères pratiques avant le choix

Avant de définir l’écouvillon, il convient de recueillir quelques informations simples mais décisives : géométrie du moule, zone à lubrifier, fréquence du cycle, type de lubrifiant, espace disponible pour le mouvement, durée attendue du composant et mode de remplacement. Ces données évitent un choix fondé uniquement sur le diamètre et la longueur, rarement suffisant dans une application de verre creux.

L’essai devrait observer à la fois le moule et la pièce finie. Une lubrification qui paraît régulière sur la surface interne peut néanmoins produire des effets indésirables sur le démoulage ou la finition. La meilleure vérification associe comportement de l’écouvillon, propreté du moule, continuité du cycle et qualité de la pièce produite. C’est seulement à partir de cette combinaison que l’on comprend si le composant soutient réellement le processus.

La traçabilité des remplacements peut aussi aider. Enregistrer la durée moyenne, la raison du remplacement et l’état de l’écouvillon retiré permet de distinguer une usure normale d’un mauvais choix de forme ou de matériau.

Quand l’écouvillon soutient la qualité du moulage

Dans le verre creux, la valeur de l’écouvillon technique se mesure à la répétabilité. Il doit distribuer le lubrifiant là où il faut, ne pas endommager le moule, s’adapter à la géométrie et travailler avec un rythme cohérent avec la machine. Une différence minime dans le contact peut sembler négligeable, mais sur des cycles continus elle devient accumulation de défauts, de réglages et d’arrêts.

C’est pourquoi le choix ne devrait pas être réduit au diamètre et à la longueur. Il faut considérer forme du moule, température, mouvement, type de lubrifiant, fréquence d’utilisation et critères de remplacement. Lorsque ces éléments sont alignés, l’écouvillon n’est pas un consommable quelconque : il est l’un des composants qui permettent au processus de rester stable pendant que la production avance.
