In einer Produktionslinie entsteht der Schaden an einer empfindlichen Platte oft schon vor der eigentlichen Bearbeitung. Ein zu starrer Auflagepunkt, ein unkontrolliertes Ziehen, ein zwischen Werkstück und Auflage eingeklemmter Partikel oder ein schlecht geführter Richtungswechsel genügen, um eine einfache Handlingphase in eine Quelle von Ausschuss zu verwandeln. Glas, Laminate, lackierte Platten, dünne Bauteile, Kunststofffolien und bereits fertige Oberflächen vertragen nicht immer dieselbe Art von Kontakt. Es geht nicht nur darum, das Gewicht des Werkstücks zu tragen, sondern es gleiten zu lassen, zu führen oder anzuhalten, ohne den Druck auf wenige Punkte zu konzentrieren.

Deshalb darf die Auflagefläche nicht als neutrales Maschinenelement betrachtet werden. Wenn das Werkstück zerbrechlich, poliert, lackiert oder anderweitig empfindlich gegen Markierungen ist, wird die Fläche, die es trägt, zu einem Teil des Prozesses. Sie kann Reibung und Mikrostoßbelastungen reduzieren, sie kann aber auch Instabilität einführen, wenn sie nicht auf Format, Gewicht, Geschwindigkeit und Bewegungsrichtung abgestimmt ist. Eine wirksame Lösung muss mechanische Stützung, Schutz der Oberfläche und dynamisches Verhalten des Materials zusammenführen.

Der Schaden hängt nicht nur von der Härte der Auflage ab

Die erste Versuchung besteht darin, nur über die Weichheit des Kontakts nachzudenken. In Wirklichkeit ist eine weichere Oberfläche nicht immer die sicherere Oberfläche. Gibt das Material zu stark nach, kann das Werkstück einsinken, schwingen oder auf seinem Weg wechselnde Widerstände antreffen. Ist die Auflage dagegen zu starr, kann jede Verunreinigung oder Höhendifferenz Spuren, Anrisse oder lokale Abriebstellen hinterlassen. Der richtige Punkt liegt im Verhältnis zwischen Verformbarkeit der Filamente, Dichte, nutzbarer Höhe, Neigung und Gleichmäßigkeit der Auflagefläche.

Auch die Lastverteilung ist sehr wichtig. Eine Platte, die auf wenigen starren Punkten aufliegt, kann im Stillstand stabil erscheinen, aber kritisch werden, sobald sie sich bewegt oder gegen einen Anschlag geschoben wird. Ein Bürstentisch arbeitet anders: Er vervielfacht die Kontaktpunkte und ermöglicht dem Werkstück eine breiter verteilte Unterstützung. Das ersetzt keine korrekt ausgelegte Tragstruktur, verringert aber das Risiko, dass das gesamte Gewicht auf eine Kante, eine Führung oder eine kleine Zone übertragen wird.

Filamente, Neigung und Dichte verändern das Gleitverhalten

Die Wahl der Filamente betrifft nicht nur das Material. Entscheidend sind der Durchmesser, die freie Länge und die Art, wie die Büschel angeordnet sind. Dünnere Filamente können einen feineren Kontakt bieten, doch wenn sie für das Gewicht des Werkstücks zu schwach sind, erfüllen sie die Stützfunktion nicht. Kräftigere Filamente verbessern die Tragfähigkeit, können auf empfindlichen Oberflächen aber zu aggressiv wirken. Dichte verteilt die Last, doch eine zu hohe Dichte kann die Reibung erhöhen oder Rückstände festhalten, die anschließend unter dem Werkstück mitgeschleppt werden.

Die Neigung ist ein weiterer entscheidender Parameter. Filamente, die senkrecht zum Träger stehen, reagieren anders als Filamente, die in Vorschubrichtung ausgerichtet sind. In manchen Fällen kann die Neigung das Gleiten in eine Richtung begünstigen und die Rückbewegung des Werkstücks bremsen; in anderen Fällen kann sie das Material leicht führen, ohne auf zu invasive seitliche Elemente zurückgreifen zu müssen. Die Geometrie des Tisches muss daher gemeinsam mit der realen Bewegung gedacht werden: Beschickung, Entnahme, manuelles Schieben, automatischer Transport, Drehung oder vorübergehende Pufferung.

Wann der Bürstentisch zur technischen Lösung wird

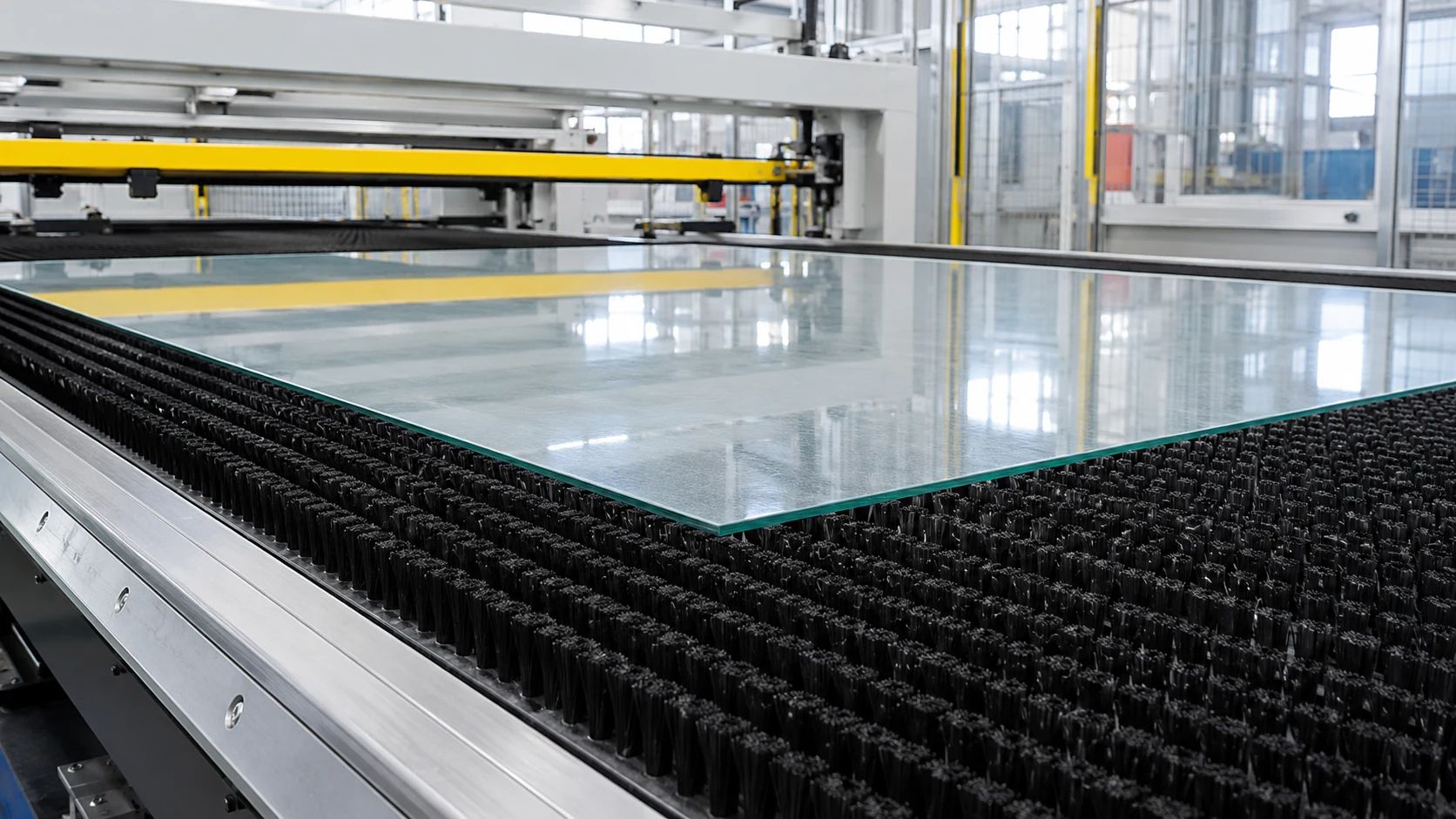

Ein Bürstentisch ist sinnvoll, wenn das Produkt gestützt werden muss, ohne dem typischen Verhalten einer starren Auflage ausgesetzt zu sein. flache technische Bürsten ermöglichen den Aufbau von Auflageflächen mit polygonalen Formen, Materialien und Filamentneigungen, die an den Prozess angepasst sind; besonders interessant werden sie, wenn das Werkstück ohne Kratzer gleiten, vorübergehend gehalten oder mit kontrollierter Reibung weiterlaufen muss. Ihr Einsatz ist dort naheliegend, wo der Kontakt mit dem Produkt keine Nebensache ist, sondern Qualität, Ausschuss und Produktionskontinuität beeinflusst.

Die Auslegung muss jedoch beim Werkstück beginnen, nicht bei der Bürste. Eine dünne Glasplatte stellt andere Anforderungen als eine lackierte Holzplatte, ein durch Folie geschütztes Blech, ein frisch gespritztes Kunststoffteil oder ein noch warmes Halbzeug. Gewicht, Bruchanfälligkeit, Kratzempfindlichkeit, Staub, Bewegungsrichtung und Reinigungsfrequenz des Tisches ändern sich. Eine scheinbar ähnliche Lösung kann daher in einer Abteilung gut funktionieren und in einer anderen schlecht.

Rückstände, Reinigung und Wartung des Tisches

Auch die Auflagefläche muss sauber bleiben. Auf empfindlichen Oberflächen kann ein zwischen Filamenten und Werkstück eingeschlossener Rückstand schädlicher werden als die Auflage selbst. Abrasive Stäube, Späne, Verpackungsreste, Flüssigkeitstropfen oder Prozessrückstände können das Gleiten verändern und auf die Produktoberfläche übertragen werden. Deshalb müssen Dichte und Anordnung der Filamente auch danach bewertet werden, ob der Tisch Schmutz nicht übermäßig festhält und in Zeiten gereinigt werden kann, die mit der Produktion vereinbar sind.

Zugänglichkeit ist Teil der Konstruktion. Eine Bürste, die an einer schwer erreichbaren Stelle eingebaut ist, kann in den ersten Zyklen gut funktionieren und problematisch werden, sobald sich Rückstände ansammeln. Auch das Befestigungssystem spielt eine Rolle: Wenn der Austausch zu lange dauert, wird die Wartung verschoben; besteht der Tisch aus mehreren Elementen, müssen Unterbrechungen vermieden werden, die Stufen oder unterschiedliche Steifigkeiten erzeugen. Die Kontaktqualität hängt also auch davon ab, wie leicht das Bauteil im vorgesehenen Zustand gehalten werden kann.

Den Kontakt als Teil der Linie auslegen

Der sicherste Weg zur Auswahl des Tisches besteht darin, vor der Fertigung einige Daten zu erfassen: Abmessungen und Gewicht der Platte, Oberflächenfinish, Vorschubgeschwindigkeit, Bewegungsrichtung, eventuelle seitliche Schübe, Vorhandensein von Flüssigkeiten oder Stäuben, Temperaturen, Häufigkeit von Formatwechseln und Reinigungsmethode. Diese Elemente helfen dabei, Filamentmaterial, Dichte, Höhe, Neigung, Trägerform und Befestigungssystem zu definieren.

Wenn diese Parameter zusammenpassen, verhindert der Tisch nicht nur Kratzer. Er kann den Vorschub stabiler machen, Mikrostoßbelastungen reduzieren, die Arbeit des Bedieners erleichtern, das Werkstück bei vorübergehender Pufferung schützen und Ausschuss durch ungeeignete Kontakte verringern. In einer gut ausgelegten Industrielinie ist die Stützung keine passive Fläche: Sie ist ein Bauteil, das mit Produkt, Maschine und Produktionsrhythmus zusammenspielen muss.

Nützliche Daten vor der Definition des Bürstentisches

Der wichtigste Test besteht nicht nur darin zu prüfen, ob die Platte einige Minuten lang ohne Spuren gleitet. Man muss beobachten, was geschieht, wenn sich Takt, Format und Sauberkeit des Tisches ändern. Ein Bauteil, das bei leerer Linie gut funktioniert, kann sich mit dicht aufeinanderfolgenden Lasten, schwereren Werkstücken oder zwischen den Filamenten verteilten Rückständen anders verhalten. Deshalb sollte die Definitionsphase reale Muster, realistische Arbeitsbedingungen und eine Prüfung nach einer nennenswerten Anzahl von Durchläufen umfassen, nicht nur den ersten Kontakt.

Ebenso hilfreich ist die Unterscheidung zwischen Schutz und Führung. In manchen Anwendungen soll der Tisch nur tragen; in anderen soll er das Werkstück leicht ausrichten, ein Zurücklaufen verhindern oder seitliche Vibrationen verringern. Diese Funktionen verlangen unterschiedliche Filamente und Neigungen. Werden sie vorher festgelegt, kann die Bürste als Teil der Linienbewegung konstruiert werden. Werden sie erst später erkannt, versucht man häufig, das Bauteil mit mechanischen Einstellungen zu korrigieren, die die Ursache des Problems nicht wirklich lösen.

Ein letzter Aspekt betrifft das Verhältnis zwischen Auflage und nachfolgendem Prozess. Wenn die Platte lackiert, verklebt, optisch kontrolliert oder verpackt werden soll, darf der Tisch keine Verunreinigungen, Mikrospuren oder elektrostatischen Ladungen einbringen, die erst später sichtbar werden. Die Bewertung des Kontakts sollte daher über den Abschnitt hinausgehen, in dem die Bürste montiert ist: Was auf der Auflagefläche geschieht, kann sich weiter hinten in der Linie zeigen, wenn die Korrektur des Fehlers wesentlich teurer ist.
