W linii produkcyjnej uszkodzenie delikatnej płyty często powstaje jeszcze przed właściwą obróbką. Wystarczy zbyt sztywny punkt podparcia, niekontrolowane przeciąganie, cząstka uwięziona między elementem a powierzchnią albo źle poprowadzona zmiana kierunku, aby zwykły etap transportu stał się źródłem braków. Szkło, laminaty, panele lakierowane, cienkie komponenty, arkusze tworzywa i powierzchnie już wykończone nie zawsze tolerują ten sam rodzaj kontaktu. Problemem nie jest wyłącznie podparcie ciężaru detalu, lecz także umożliwienie mu przesuwu, prowadzenia lub zatrzymania bez skupiania nacisku w kilku punktach.

Dlatego powierzchni podparcia nie można traktować jako neutralnego elementu maszyny. Jeżeli detal jest kruchy, polerowany, lakierowany albo w inny sposób wrażliwy na ślady, powierzchnia, która go podtrzymuje, staje się częścią procesu. Może ograniczać tarcie i mikrouderzenia, ale może też wprowadzać niestabilność, jeśli nie została zaprojektowana zgodnie z formatem, masą, prędkością i kierunkiem ruchu. Skuteczne rozwiązanie musi łączyć podparcie mechaniczne, ochronę powierzchni oraz dynamiczne zachowanie materiału.

Uszkodzenie nie zależy tylko od twardości powierzchni

Pierwszą pokusą jest myślenie wyłącznie o miękkości kontaktu. W rzeczywistości bardziej miękka powierzchnia nie zawsze jest bezpieczniejsza. Jeśli materiał ugina się zbyt mocno, detal może się zapadać, kołysać albo napotykać zmienny opór na swojej drodze. Jeśli natomiast podparcie jest zbyt sztywne, każde zanieczyszczenie lub różnica wysokości może pozostawić ślady, pęknięcia albo miejscowe otarcia. Właściwy punkt równowagi wynika z relacji między odkształcalnością włókien, gęstością, wysokością roboczą, nachyleniem i regularnością powierzchni podparcia.

Duże znaczenie ma również rozkład obciążenia. Płyta oparta na kilku sztywnych punktach może wydawać się stabilna, dopóki pozostaje nieruchoma, ale stać się krytyczna, gdy zaczyna się poruszać albo gdy zostaje dociśnięta do ogranicznika. Stół szczotkowy działa inaczej: zwielokrotnia punkty kontaktu i pozwala detalowi oprzeć się w sposób bardziej rozłożony. Nie eliminuje to potrzeby prawidłowej konstrukcji nośnej, ale zmniejsza ryzyko, że cały ciężar przeniesie się na krawędź, prowadnicę lub niewielki obszar.

Włókna, nachylenie i gęstość zmieniają sposób przesuwu

Wybór włókien nie dotyczy wyłącznie materiału. Liczy się średnica, wolna długość oraz sposób rozmieszczenia pęczków. Cieńsze włókna mogą zapewnić delikatniejszy kontakt, ale jeśli są zbyt słabe w stosunku do masy detalu, nie utrzymają funkcji podparcia. Mocniejsze włókna poprawiają nośność, lecz na wrażliwych powierzchniach mogą okazać się zbyt agresywne. Gęstość pomaga rozłożyć obciążenie, ale nadmierna gęstość może zwiększać tarcie lub zatrzymywać pozostałości, które następnie są ciągnięte pod detalem.

Nachylenie to kolejny decydujący parametr. Włókna ustawione prostopadle do podstawy reagują inaczej niż włókna skierowane zgodnie z kierunkiem posuwu. W niektórych przypadkach nachylenie może ułatwiać przesuw w jednym kierunku i ograniczać cofanie się detalu; w innych może służyć do lekkiego prowadzenia materiału bez stosowania zbyt inwazyjnych elementów bocznych. Geometrię stołu trzeba więc projektować razem z rzeczywistym ruchem: załadunkiem, rozładunkiem, ręcznym popychaniem, transportem automatycznym, obrotem lub chwilowym buforowaniem.

Kiedy stół szczotkowy staje się rozwiązaniem technicznym

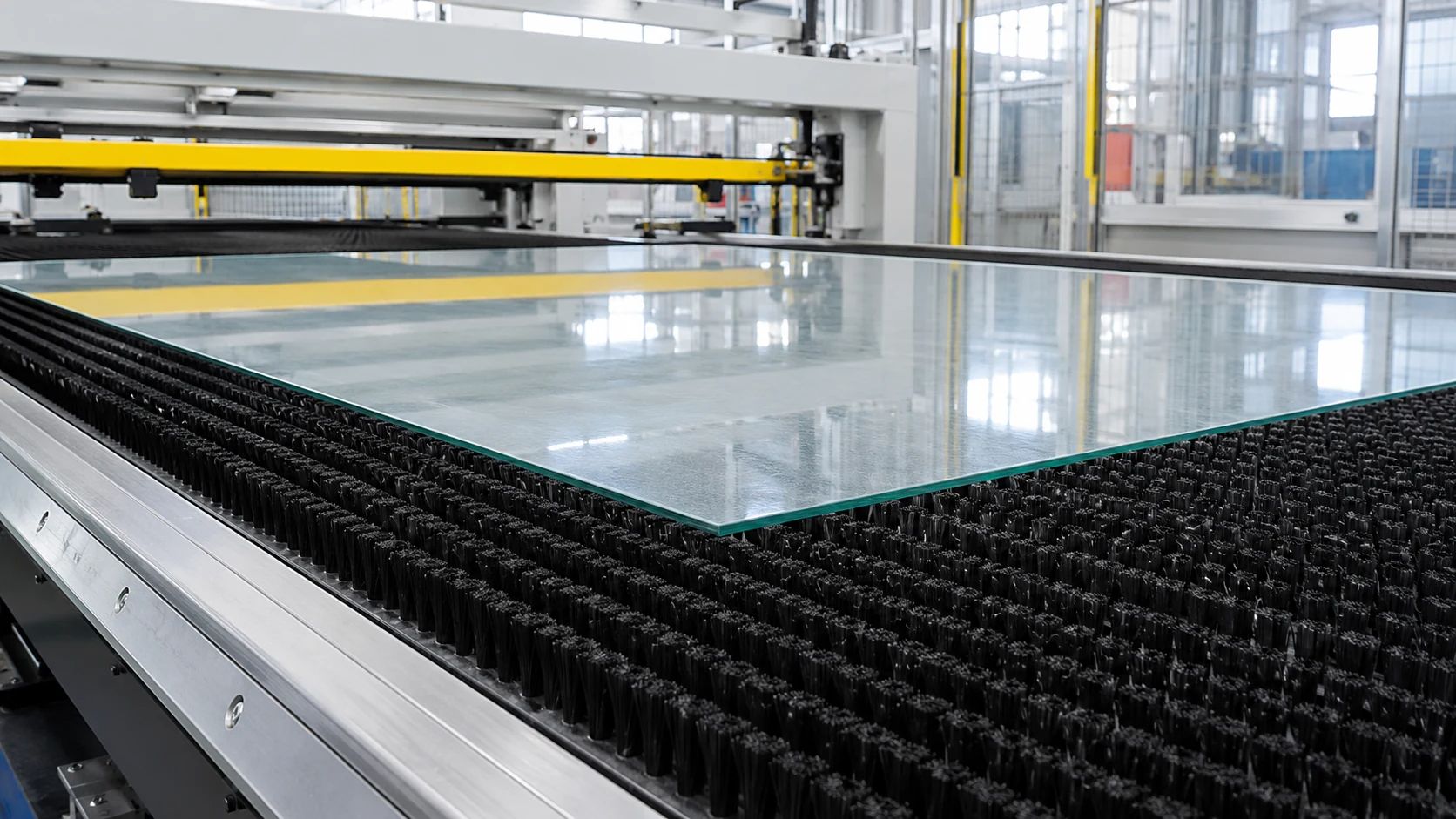

Stół szczotkowy jest przydatny wtedy, gdy produkt musi być podparty bez typowego zachowania sztywnej powierzchni. płaskie szczotki techniczne pozwalają budować powierzchnie podparcia o kształtach wielokątnych, z materiałami i nachyleniem włókien dostosowanymi do procesu; są szczególnie interesujące, gdy detal ma przesuwać się bez zarysowań, zostać tymczasowo zatrzymany albo poruszać się z kontrolowanym tarciem. Ich zastosowanie jest naturalne w liniach, w których kontakt z produktem nie jest dodatkiem, lecz wpływa na jakość, braki i ciągłość produkcji.

Projektowanie musi jednak wychodzić od detalu, a nie od szczotki. Cienka płyta szklana stawia inne wymagania niż lakierowany panel drewniany, blacha zabezpieczona folią, świeżo formowany element z tworzywa czy półprodukt wciąż ciepły. Zmieniają się masa, kruchość, tolerancja na zarysowanie, obecność pyłu, kierunek ruchu i częstotliwość czyszczenia stołu. Rozwiązanie pozornie podobne może więc dobrze działać w jednym dziale, a źle w innym.

Pozostałości, czyszczenie i konserwacja stołu

Powierzchnia podparcia musi również pozostawać czysta. Na delikatnych powierzchniach pozostałość uwięziona między włóknami a detalem może być bardziej szkodliwa niż samo podparcie. Pyły ścierne, wióry, fragmenty opakowań, krople cieczy lub pozostałości procesowe mogą zmieniać przesuw i przenosić się na powierzchnię produktu. Dlatego gęstość i rozmieszczenie włókien należy oceniać także pod kątem zdolności stołu do nieprzechwytywania nadmiernej ilości zanieczyszczeń oraz do czyszczenia w czasie zgodnym z produkcją.

Dostępność jest częścią projektu. Szczotka umieszczona w trudno dostępnym punkcie może dobrze działać w pierwszych cyklach, a stać się problematyczna, gdy tylko wzrośnie nagromadzenie pozostałości. Znaczenie ma także system mocowania: jeśli wymiana trwa zbyt długo, konserwacja będzie odkładana; jeśli stół składa się z kilku elementów, trzeba unikać nieciągłości tworzących progi lub różnice sztywności. Jakość kontaktu zależy więc również od tego, jak łatwo komponent pozostaje w przewidzianych warunkach.

Projektowanie kontaktu jako części linii

Najbezpieczniejszym sposobem wyboru stołu jest zebranie kilku danych przed jego wykonaniem: wymiary i masa płyty, wykończenie powierzchni, prędkość posuwu, kierunek ruchu, ewentualne naciski boczne, obecność cieczy lub pyłów, temperatury, częstotliwość zmiany formatu oraz sposób czyszczenia. Te elementy pomagają określić materiał włókien, gęstość, wysokość, nachylenie, kształt podstawy i system mocowania.

Gdy te parametry są spójne, stół nie ogranicza się do unikania zarysowań. Może stabilizować posuw, redukować mikrouderzenia, ułatwiać pracę operatora, chronić detal podczas chwilowego buforowania i zmniejszać braki spowodowane niewłaściwym kontaktem. W dobrze zaprojektowanej linii przemysłowej podparcie nie jest bierną powierzchnią: jest komponentem, który musi współpracować z produktem, maszyną i rytmem produkcji.

Dane przydatne przed określeniem stołu szczotkowego

Najbardziej użyteczna próba nie polega tylko na sprawdzeniu, czy płyta przez kilka minut przesuwa się bez śladów. Trzeba obserwować, co dzieje się, gdy zmieniają się rytm, format i czystość stołu. Komponent, który dobrze działa przy pustej linii, może zachowywać się inaczej przy gęsto rozmieszczonych ładunkach, cięższych detalach albo pozostałościach rozłożonych między włóknami. Dlatego etap definiowania powinien obejmować rzeczywiste próbki, realistyczne warunki pracy i sprawdzenie zachowania po znaczącej liczbie przejść, a nie tylko przy pierwszym kontakcie.

Warto też odróżnić ochronę od prowadzenia. W niektórych zastosowaniach stół ma jedynie podtrzymywać; w innych ma lekko orientować detal, zapobiegać cofaniu albo zmniejszać boczne drgania. Te funkcje wymagają różnych włókien i nachyleń. Gdy zostaną określone wcześniej, szczotkę można zaprojektować jako część ruchu linii. Gdy pojawiają się dopiero później, często koryguje się komponent regulacjami mechanicznymi, które nie rozwiązują rzeczywistej przyczyny problemu.

Ostatni aspekt dotyczy relacji między podparciem a następnym procesem. Jeśli płyta ma być lakierowana, klejona, kontrolowana optycznie albo pakowana, stół nie może wprowadzać zanieczyszczeń, mikrozarysowań ani ładunków elektrostatycznych, które staną się widoczne dopiero później. Ocena kontaktu powinna więc wykraczać poza odcinek, na którym zamontowana jest szczotka: to, co dzieje się na powierzchni podparcia, może ujawnić się dalej w linii, kiedy usunięcie wady jest znacznie kosztowniejsze.
