Dans une ligne de production, le dommage sur une plaque délicate naît souvent avant la véritable phase d’usinage. Un point d’appui trop rigide, un entraînement non maîtrisé, une particule coincée entre la pièce et le plan ou un changement de direction mal géré suffisent à transformer une simple phase de manutention en source de rebuts. Verre, stratifiés, panneaux peints, composants minces, feuilles plastiques et surfaces déjà finies ne tolèrent pas toujours le même type de contact. Le problème n’est pas seulement de soutenir le poids de la pièce, mais de la faire glisser, de la guider ou de l’arrêter sans concentrer la pression sur quelques points.

C’est pourquoi le plan d’appui ne peut pas être considéré comme un élément neutre de la machine. Si la pièce est fragile, polie, peinte ou, plus généralement, sensible aux marques, la surface qui la soutient devient une partie du processus. Elle peut réduire le frottement et les microchocs, mais elle peut aussi introduire de l’instabilité si elle n’est pas conçue de façon cohérente avec le format, le poids, la vitesse et la direction du mouvement. Une solution efficace doit tenir ensemble support mécanique, protection de la surface et comportement dynamique du matériau.

Le dommage ne dépend pas seulement de la dureté du plan

La première tentation consiste à raisonner uniquement sur la souplesse du contact. En réalité, une surface plus souple n’est pas toujours une surface plus sûre. Si le matériau cède trop, la pièce peut s’enfoncer, osciller ou rencontrer des résistances variables le long du parcours. Si, au contraire, le support est trop rigide, chaque impureté ou différence de niveau peut laisser des marques, des fissures ou des abrasions localisées. Le bon équilibre se trouve dans le rapport entre déformabilité des filaments, densité, hauteur utile, inclinaison et régularité de la surface d’appui.

La répartition de la charge compte elle aussi beaucoup. Une plaque posée sur quelques points rigides peut sembler stable lorsqu’elle est immobile, mais devenir critique lorsqu’elle entre en mouvement ou lorsqu’elle est poussée contre une butée. Un plan à brosses fonctionne autrement : il multiplie les points de contact et permet à la pièce de trouver un soutien mieux réparti. Cela ne supprime pas la nécessité d’une structure porteuse correcte, mais réduit le risque que tout le poids se décharge sur une arête, sur un guide ou sur une zone réduite.

Filaments, inclinaison et densité modifient le glissement

Le choix des filaments ne concerne pas seulement le matériau. Le diamètre compte, la longueur libre compte, tout comme la manière dont les touffes sont disposées. Des filaments plus fins peuvent offrir un contact plus délicat, mais s’ils sont trop faibles par rapport au poids de la pièce, ils ne conservent pas leur fonction de soutien. Des filaments plus robustes améliorent la portance, mais peuvent devenir agressifs sur des surfaces sensibles. La densité sert à répartir la charge, mais une densité excessive peut augmenter le frottement ou retenir des résidus qui seront ensuite entraînés sous la pièce.

L’inclinaison est un autre paramètre décisif. Des filaments perpendiculaires au support réagissent différemment de filaments orientés dans le sens d’avancement. Dans certains cas, l’inclinaison peut favoriser le glissement dans un sens et contrarier le retour de la pièce ; dans d’autres, elle peut servir à guider légèrement le matériau, sans recourir à des éléments latéraux trop invasifs. La géométrie du plan doit donc être pensée avec le mouvement réel : chargement, déchargement, poussée manuelle, transport automatique, rotation ou accumulation temporaire.

Quand le plan à brosses devient une solution technique

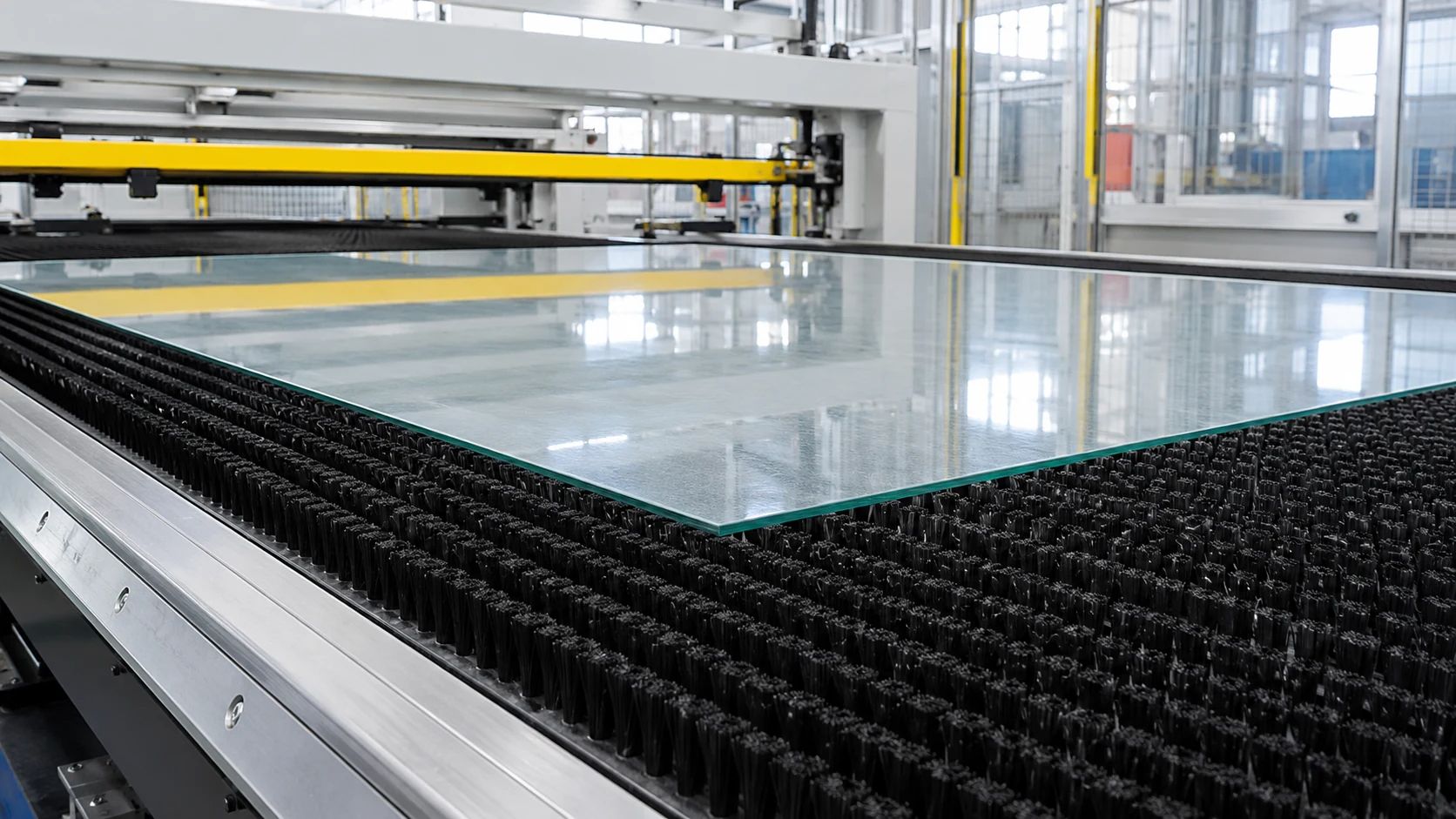

Un plan à brosses est utile lorsque le produit doit être soutenu sans subir le comportement typique d’un plan rigide. Les brosses techniques plates permettent de construire des surfaces d’appui avec des formes polygonales, des matériaux et des inclinaisons de filaments adaptés au processus ; elles deviennent particulièrement intéressantes lorsque la pièce doit glisser sans rayures, être bloquée temporairement ou avancer avec un frottement contrôlé. Leur emploi est naturel dans les lignes où le contact avec le produit n’est pas accessoire, mais conditionne la qualité, les rebuts et la continuité productive.

La conception doit toutefois partir de la pièce, non de la brosse. Une plaque de verre mince ne pose pas les mêmes problèmes qu’un panneau en bois peint, qu’une tôle protégée par film, qu’un composant plastique venant d’être moulé ou qu’un semi-produit encore chaud. Le poids, la fragilité, la tolérance à la rayure, la présence de poussière, la direction du mouvement et la fréquence de nettoyage du plan changent. Une solution apparemment similaire peut donc bien se comporter dans un atelier et mal dans un autre.

Résidus, nettoyage et maintenance du plan

Le plan d’appui doit également rester propre. Sur des surfaces délicates, un résidu piégé entre les filaments et la pièce peut devenir plus dommageable que le support lui-même. Poudres abrasives, copeaux, fragments d’emballage, gouttes de liquide ou résidus de production peuvent modifier le glissement et se transférer sur la surface du produit. Pour cette raison, la densité et la disposition des filaments doivent aussi être évaluées selon la capacité du plan à ne pas retenir excessivement la saleté et à être nettoyé dans des temps compatibles avec la production.

L’accessibilité fait partie du projet. Une brosse placée dans un point difficile à atteindre peut bien fonctionner lors des premiers cycles et devenir problématique dès que les résidus s’accumulent. Le système de fixation a lui aussi son importance : si le remplacement demande trop de temps, la maintenance sera repoussée ; si le plan est composé de plusieurs éléments, il faut éviter les discontinuités qui créent des marches ou des différences de rigidité. La qualité du contact dépend donc aussi de la facilité avec laquelle le composant reste dans les conditions prévues.

Concevoir le contact comme une partie de la ligne

La manière la plus sûre de choisir le plan consiste à recueillir quelques données avant la réalisation : dimensions et poids de la plaque, finition de surface, vitesse d’avancement, direction du mouvement, éventuelles poussées latérales, présence de liquides ou de poussières, températures, fréquence de changement de format et mode de nettoyage. Ces éléments aident à définir le matériau des filaments, la densité, la hauteur, l’inclinaison, la forme du support et le système de fixation.

Lorsque ces paramètres sont cohérents, le plan ne se limite pas à éviter les rayures. Il peut rendre l’avancement plus stable, réduire les microchocs, faciliter le travail de l’opérateur, protéger la pièce lors d’accumulations temporaires et diminuer les rebuts causés par des contacts inadaptés. Dans une ligne industrielle bien conçue, le soutien n’est pas une surface passive : c’est un composant qui doit dialoguer avec le produit, la machine et le rythme de production.

Données utiles avant de définir le plan à brosses

L’essai le plus utile ne consiste pas seulement à vérifier si la plaque glisse sans marques pendant quelques minutes. Il faut observer ce qui se passe lorsque le rythme, le format et la propreté du plan changent. Un composant qui fonctionne bien à ligne vide peut se comporter différemment avec des charges rapprochées, des pièces plus lourdes ou des résidus répartis entre les filaments. La phase de définition devrait donc inclure des échantillons réels, des conditions de travail réalistes et une vérification du comportement après un nombre significatif de passages, pas seulement au premier contact.

Il est aussi utile de distinguer protection et guidage. Dans certaines applications, le plan doit seulement soutenir ; dans d’autres, il doit orienter légèrement la pièce, empêcher le recul ou réduire une vibration latérale. Ces fonctions exigent des filaments et des inclinaisons différents. Lorsqu’elles sont définies en amont, la brosse peut être conçue comme une partie du mouvement de la ligne. Lorsqu’elles apparaissent après coup, on finit souvent par corriger le composant avec des réglages mécaniques qui ne résolvent pas vraiment la cause du problème.

Un dernier aspect concerne le rapport entre l’appui et le processus suivant. Si la plaque doit être peinte, collée, contrôlée optiquement ou emballée, le plan ne doit pas introduire de contaminations, de micromarques ou de charges électrostatiques qui ne deviendront visibles qu’ensuite. L’évaluation du contact doit donc dépasser le tronçon où la brosse est montée : ce qui se passe sur le plan d’appui peut se manifester plus loin, lorsque corriger le défaut coûte beaucoup plus cher.
