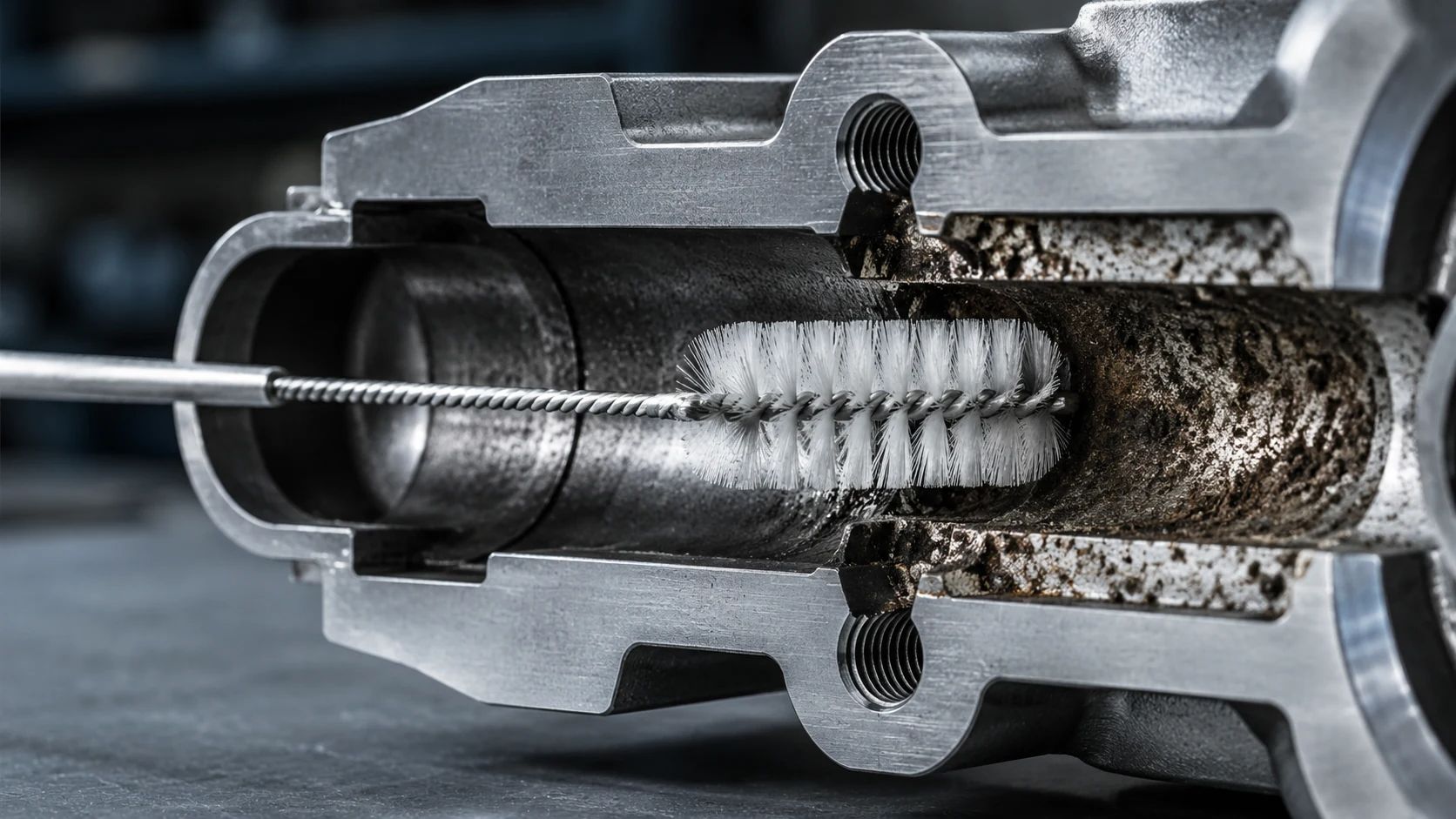

En la limpieza interna de tubos, orificios y cavidades, el problema principal no siempre es el tipo de suciedad. A menudo es el acceso. La zona que debe alcanzarse puede ser estrecha, profunda, ciega, curva, interrumpida por aristas o conectada con pasos de distintos diámetros. En estos casos, un cepillo exterior, un chorro de aire o un simple lavado pueden no ser suficientes, porque no garantizan el contacto en los puntos donde el residuo permanece adherido.
El escobillón sirve precisamente cuando la pieza impone a la operación una geometría difícil. El componente debe entrar, mantener suficiente rigidez para no desviarse de la trayectoria, pero también suficiente flexibilidad para seguir el orificio o la cavidad. Si el diámetro es incorrecto, el escobillón no trabaja: demasiado pequeño y solo roza; demasiado grande y se atasca, se desgasta o puede dañar la pieza. La elección correcta nace por tanto de la forma interna que debe tratarse, no solo del residuo que debe eliminarse.
Antes de elegir material, densidad o longitud de los filamentos, hay que leer la pieza. Diámetro útil, profundidad, presencia de curvas, rugosidad interna, materiales, tolerancias y dirección de inserción determinan el tipo de escobillón posible. Un orificio pasante permite una gestión distinta a la de un orificio ciego; una cavidad cilíndrica es más simple que un perfil conformado; una superficie frágil requiere un contacto diferente al de una superficie metálica en bruto o al de un conducto destinado a procesos posteriores.
También cuenta la función de la limpieza. Retirar virutas, polvo, residuos secos, lubricante, incrustaciones ligeras o material de proceso no es lo mismo. En algunos casos se necesita una acción mecánica más decidida; en otros es más importante distribuir un líquido, recoger partículas o preparar la superficie para el siguiente paso. El mismo diámetro nominal puede requerir escobillones muy distintos si cambia la función.
El diámetro del escobillón debe elegirse considerando el diámetro efectivo de la cavidad y la compresión necesaria de los filamentos. El valor no coincide automáticamente con la medida del orificio. Es útil un ligero sobredimensionamiento cuando se quiere garantizar el contacto, pero hay que evitar que la compresión sea excesiva. Si el escobillón entra con demasiada fuerza, la operación se vuelve inestable: aumentan el desgaste, el esfuerzo de la máquina y el riesgo de bloqueo.
La longitud útil debe permitir alcanzar la zona interna sin perder el control. Un escobillón demasiado corto no llega donde hace falta; uno demasiado largo puede flexionarse, vibrar o trabajar de forma imprecisa. El alma metálica es por tanto determinante. Debe transmitir el movimiento, sostener los filamentos y mantener una trayectoria coherente. En los escobillones industriales, la combinación entre alma, fibra y geometría es lo que permite al componente adaptarse a cavidades reales y no solo a un orificio teórico.
La palabra limpieza cubre operaciones muy distintas. En una línea puede significar eliminar polvo antes de un ensamblaje; en otra, retirar residuos de mecanizado; en otra más, preparar una superficie interna. Cada función modifica la elección del filamento. Para residuos secos y ligeros puede hacer falta una fibra capaz de interceptar y arrastrar hacia fuera el material; para residuos adherentes se necesita más energía mecánica; para la distribución de líquidos se requiere capacidad de retener y liberar de forma controlada.
El acabado interno exige aún más cautela. Si la pieza debe mantener una rugosidad precisa, una fibra demasiado agresiva puede alterar la superficie. Si, en cambio, el residuo es crítico para la calidad final, un contacto demasiado blando no basta. La elección debe vincular la acción del escobillón con el resultado requerido: no solo “limpio” o “sucio”, sino una superficie lista para el siguiente paso del proceso.
El material del filamento debe ser compatible con el entorno, la temperatura, la química y la naturaleza de la pieza. Fibras sintéticas, naturales o metálicas pueden comportarse de forma muy distinta en presencia de líquidos, disolventes, abrasivos o calor. También debe evaluarse la capacidad de retener residuos: una fibra que recoge bien puede requerir limpieza o sustitución más frecuente; una fibra más abierta descarga mejor, pero puede reducir la eficacia sobre partículas finas.
El soporte metálico debe resistir la solicitación sin liberar fragmentos ni deformarse. En aplicaciones automáticas, además, hay que considerar cómo se fija y se mueve el escobillón. Si la fijación no es estable, el componente puede trabajar fuera de eje. Si la sustitución es complicada, la intervención de mantenimiento dura más de lo necesario.
El mismo escobillón puede comportarse de forma distinta si se usa manualmente o si se integra en una máquina. En el uso manual, el operador percibe resistencia, bloqueos, zonas más sucias y puede corregir inclinación o fuerza. En un sistema automático estas correcciones no existen, o deben estar previstas por la máquina. Por eso, un escobillón destinado a un puesto automatizado requiere márgenes más controlados: debe entrar sin atascarse, trabajar siempre en la misma zona y salir sin arrastrar residuos donde no deben llegar.
La repetibilidad depende también de cómo se presenta la pieza. Si la cavidad no está siempre alineada, si la tolerancia del orificio varía o si el componente llega con residuos distribuidos de manera no uniforme, el escobillón debe tener suficiente capacidad de adaptación. Una solución demasiado rígida puede ser precisa solo en teoría; una demasiado blanda puede no alcanzar la zona crítica. El equilibrio entre guía mecánica y flexibilidad del componente es uno de los puntos más importantes.
En los ciclos productivos reales también hay que considerar qué ocurre con el residuo retirado. Si se arrastra hacia fuera y se recoge, el sistema permanece limpio; si queda en la boca del orificio o cae en una zona sensible de la máquina, el problema solo se desplaza. La geometría del escobillón debe leerse junto con el flujo del residuo: dónde se acumula, cómo se evacua, cada cuánto debe retirarse y si puede contaminar la pieza siguiente.
Antes de la elección definitiva conviene definir también el nivel de limpieza requerido. No siempre es necesario eliminar toda traza visible: en algunas operaciones basta con liberar el paso; en otras hay que preparar una superficie para encolado, ensamblaje o control de calidad. Esto cambia por completo la evaluación del escobillón, porque un contacto suficiente para una función puede ser insuficiente, o excesivo, para otra.
La elección debe prever además que la pieza real puede no ser idéntica a la muestra inicial. Pequeñas variaciones de producción, presencia de rebabas, residuos más compactos o diferencias de material pueden aumentar la resistencia a la inserción. Por eso conviene evitar soluciones sin margen, que funcionan solo cuando cada condición es ideal. Un escobillón bien dimensionado debe tener tolerancia suficiente para afrontar la variabilidad normal del proceso.
Un escobillón para tubos, orificios y cavidades debería verificarse siempre sobre la pieza real o sobre una muestra representativa. Los planos ayudan, pero no siempre muestran residuos, tolerancias efectivas, rebabas, rugosidad, deformaciones o variaciones entre lotes. La prueba debe controlar no solo si el escobillón entra, sino cómo trabaja: contacto, uniformidad, salida del residuo, posibles marcas, tiempo de ciclo y comportamiento después de varios pasos.
Cuando la geometría limita el acceso, la elección correcta es la que alcanza el punto crítico sin transformar la operación en un riesgo de bloqueo o daño. El componente debe ser lo bastante preciso para trabajar donde hace falta y lo bastante robusto para hacerlo con continuidad. Solo así la limpieza interna se convierte en un paso fiable del proceso, no en una intervención correctiva que debe gestionarse caso por caso.
